Solarmontageklemme für Vierkantrohre – Solarklemmenlösungen für jedes Budget

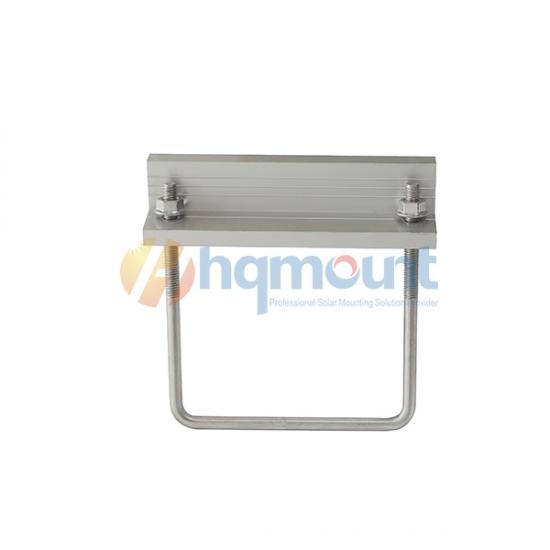

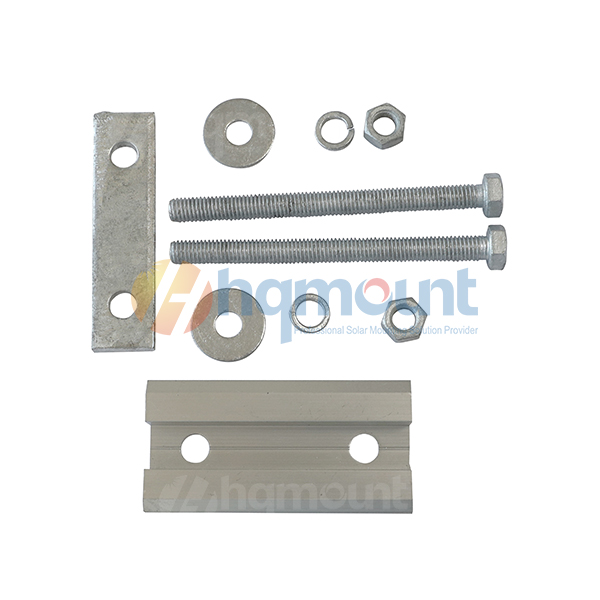

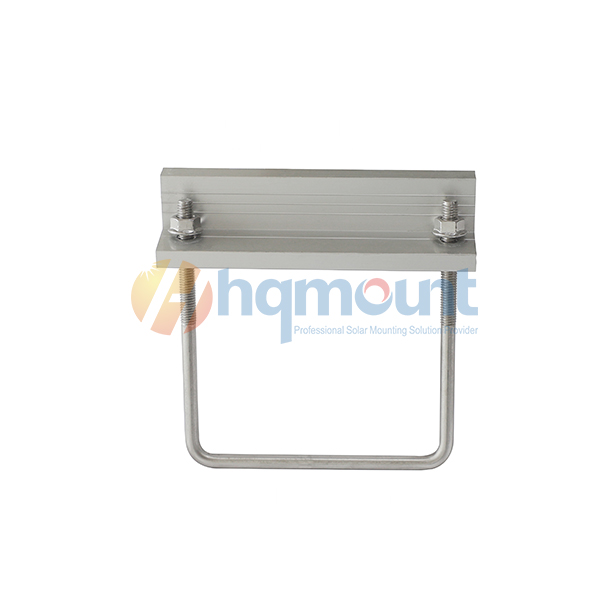

Aluminium-Doppelloch • U-Bügel oder Flachstange • ZAM-Stahl (kostengünstiger) • Direkt vom Hersteller
Lösung 1 und 2
–

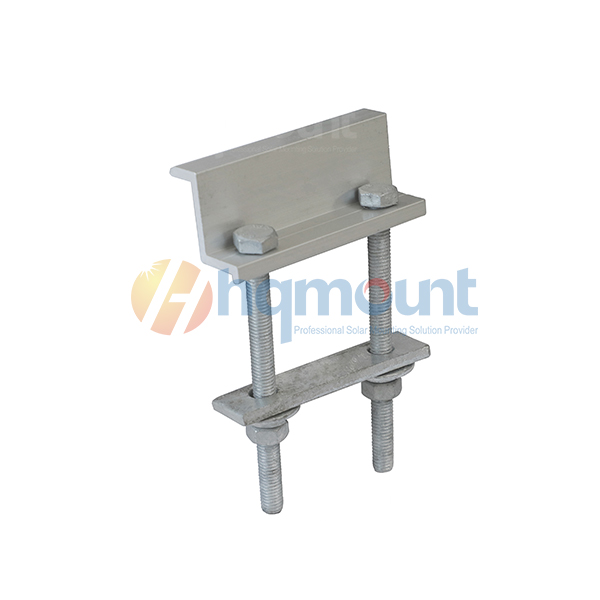

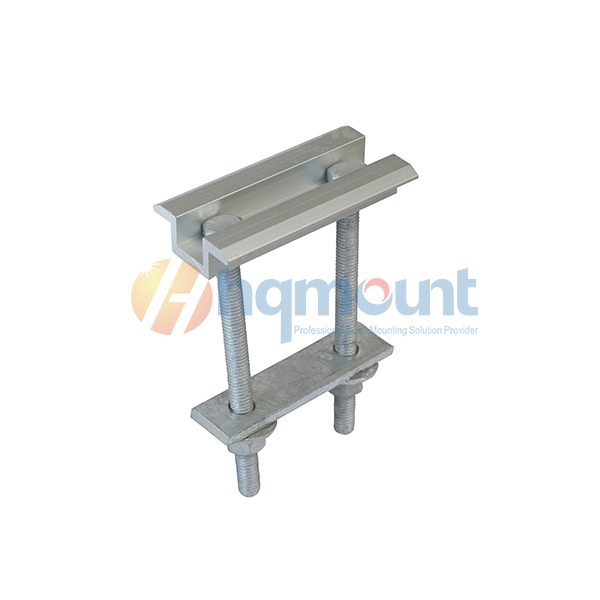

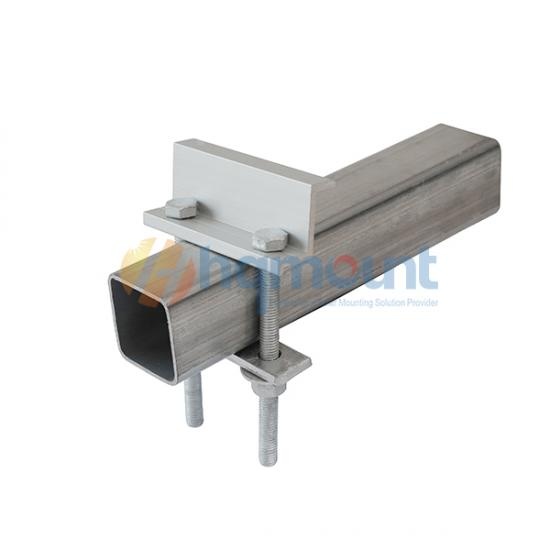

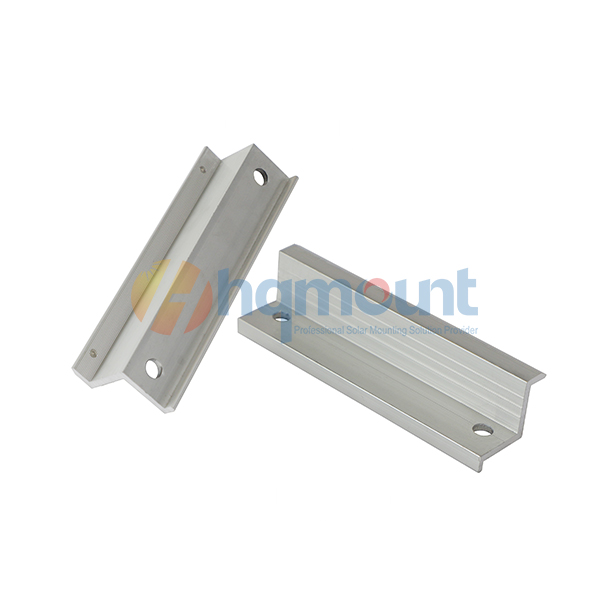

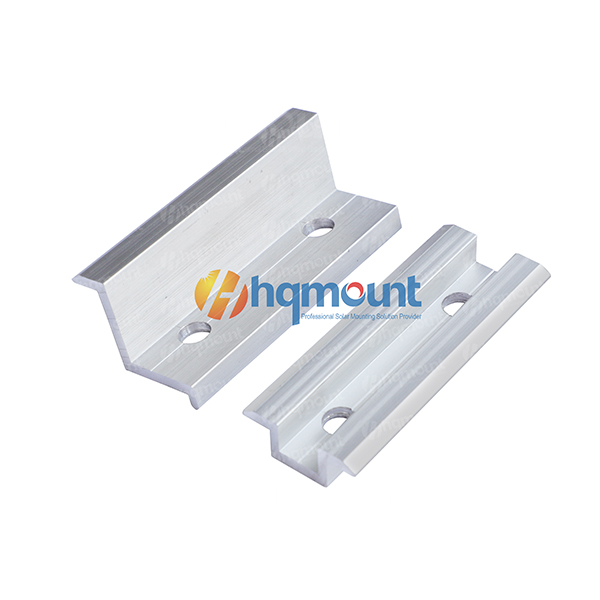

Befestigung von oben (Aluminium-Doppellochklemme)
Befestigungsposition:
Das Solarpanel ist an der Oberseite des Vierkantrohrrahmens montiert.
Lösung 3
–

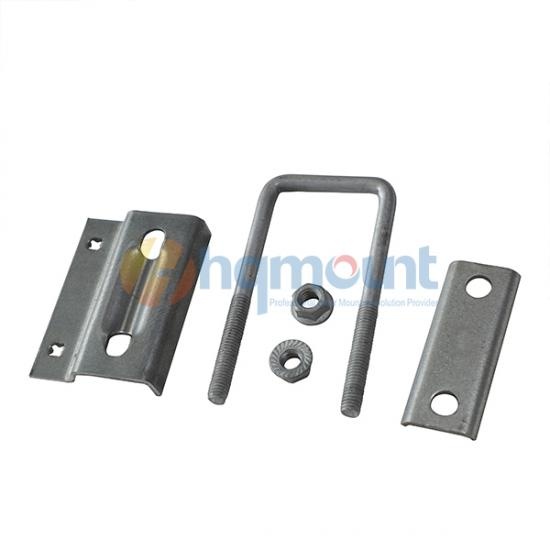

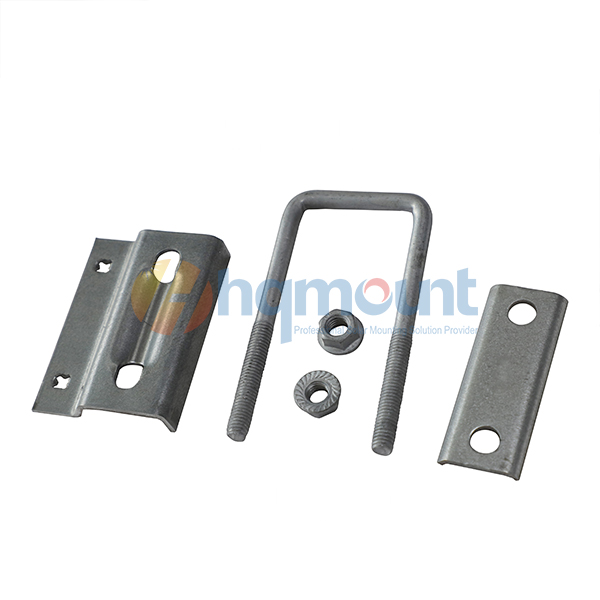

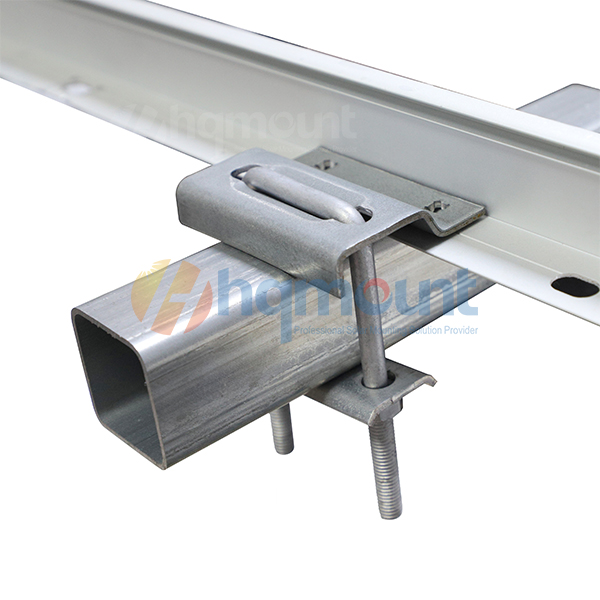

Befestigung an der Unterseite (ZAM Stahl)
–
Geringere Kosten)
Befestigungsposition:
Das Solarpanel ist an der Unterseite des Vierkantrohrrahmens (unterhalb des Rahmens) montiert.
- Material: ZAM-beschichteter Stahl (S350GD+ZAM)
- Kostengünstiger als Aluminium
- 2- bis 6-mal bessere Korrosionsbeständigkeit als Standardverzinkung (SGS 4000H)
- Ideal für: budgetbewusste Projekte, verdeckte Montage unter dem Rohr
Lösung 4
–

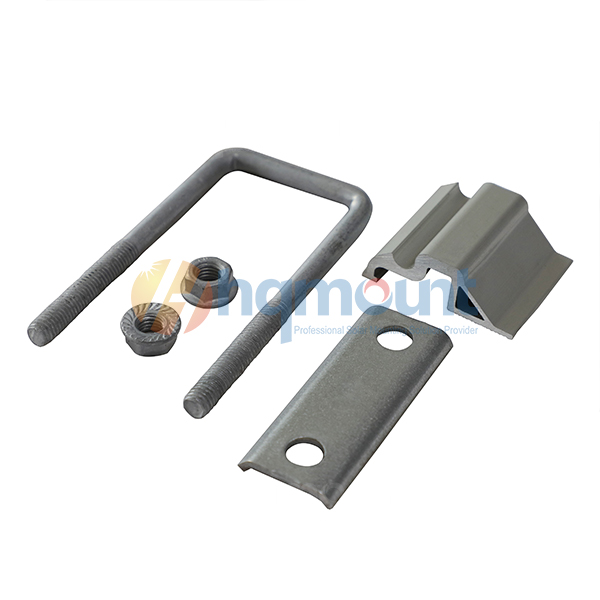

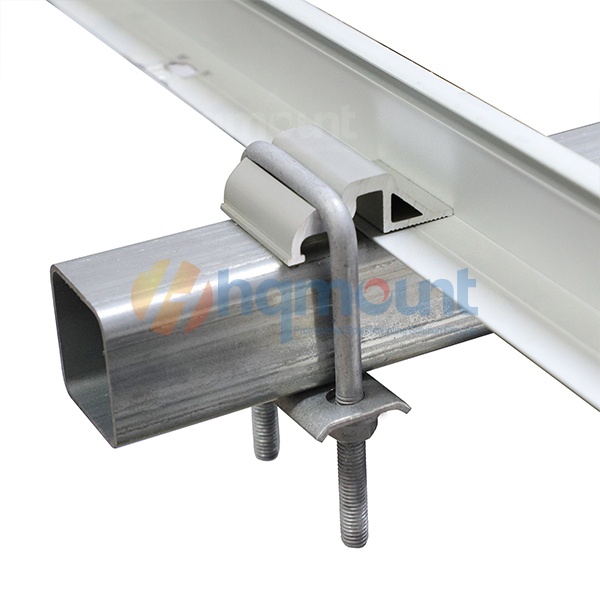

Befestigung an der Unterseite (Oberteil aus Aluminium)
–
Sonderanfertigung)
Befestigungsposition:
Das Solarpanel ist an der Unterseite des Vierkantrohrrahmens montiert, verfügt aber über eine obere Aluminiumkomponente für zusätzliche Korrosionsbeständigkeit.
- Oberteil aus Aluminium + Klemmkonstruktion an der Unterseite
- Vereint die Langlebigkeit von Aluminium mit dem Komfort der Unterrahmenmontage
- Empfohlen für: Küstenregionen oder überall dort, wo eine Montage an der Unterseite erforderlich ist, Aluminium jedoch bevorzugt wird.
-
Eloxiertes Finish (AA10
μ
M)
Welche Montageposition sollten Sie wählen?
|
Befestigungsposition
|
Lösungen
|
Am besten geeignet für
|
Sichtbarkeit der Bedienfelder
|
|
Oberseite (oberes Bedienfeld)
|
Lösung 1 und 2
|
Standardmäßige Bodenhalterungen, einfacher Zugang
|
Über der Struktur ist ein Paneel sichtbar.
|
|
Unterseite (darunterliegende Platte)
|
Lösung 3 (ZAM) oder Lösung 4 (Aluminium)
|
Ästhetische Projekte, Carports, flaches Profil, verdeckte Befestigungselemente
|
Das Paneel sitzt unterhalb oder bündig mit dem Rahmen.
|
Kompatible Vierkantrohrgrößen
✅ 40 × 40 mm ✅ 40 × 60 mm ✅ 40 × 80 mm
Sondergrößen sind auf Anfrage erhältlich. Welche Lösung verwenden Sie derzeit?

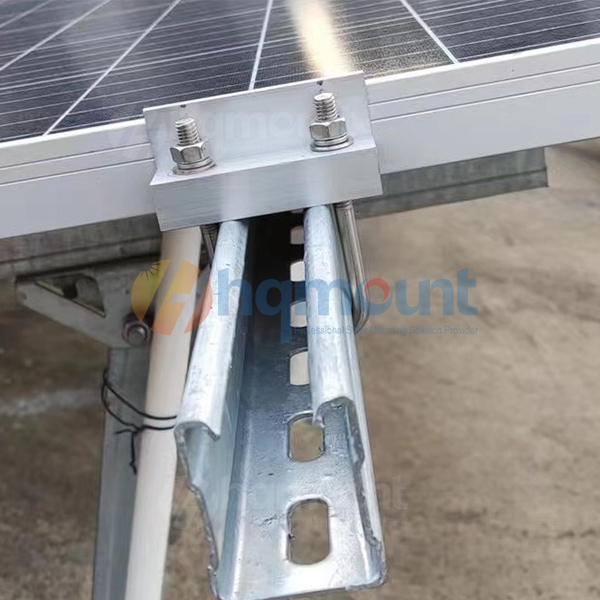

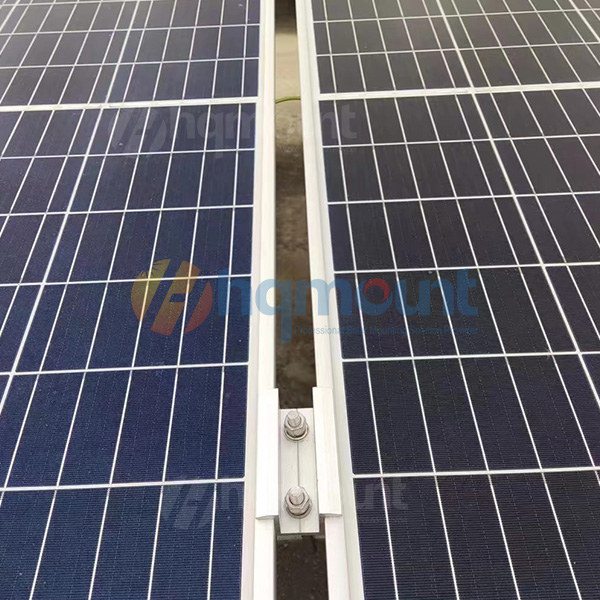

Es eignet sich auch für Befestigungspläne von U-förmigen Stahlprofilen für die Bodenmontage von Solarmodulen. Die beiden obigen Bilder zeigen ein Projekt von HQ Mount im Nahen Osten, bei dem Längen von 80 mm und 100 mm verfügbar sind.
