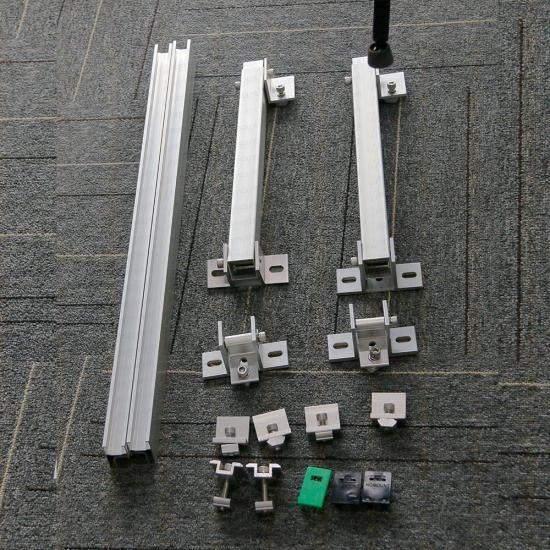

Flachdachhalterung für solar verstellbare Dachmontage

Solar-Flachdachmontage

hq montieren Flachdachmontage wurde entwickelt, um den Bedürfnissen der verstellbaren Neigungswinkel gerecht zu werden.

Einstellbare Neigungswinkel sorgen dafür, dass das System die beste Effizienz erzielt.

Eigenschaften der Solarflachdachhalterung:

1.flexibles Dachmontagesystem

2. erhebliche Einsparungen.

3. hohe modulkompatibilität

4. niedriger und konkurrenzfähiger preis.

5. hohe festigkeit und rostbeständigkeit.

produktdetails

ap anwendung	Flachdach	pv moudle	gerahmt
Layout	Querformat und Hochformat	Gebäude höhe	bis zu 20m
Fliesenwinkel	fest, 10-60 °	Windgeschwindigkeit	bis zu 88 m / s (316.8kmh / 196.9mph)
Material	eloxiertes Aluminium 6005t6, Edelstahl 304.410	Standard	as / nzs1170.2: 2011, JIS C 8955: 2011

Werkzeuge

Installationsanweisung

Bestimmen Sie gemäß dem praktischen Installationswinkel die Position der einzelnen Basishalterungen, Maß s.

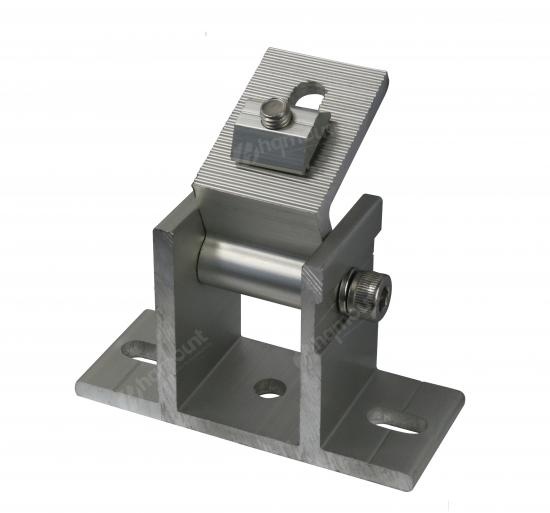

Die vorderen Grundträger sind vormontiert.

montieren sie die vordere grundhalterung auf dem dach und befestigen sie sie mit schrauben.

Frontschienenmontage

1. Stecken Sie den Bolzen durch die Nut der Befestigung.
2. befestigen Sie die Schraube in der Nut der Schiene, Schraube drehen in die Nut einrasten.
3. befestigen Sie die Schraube, um die zu fixieren Schiene, achten Sie auf die Markierung bei Der Boden des Bolzens ist senkrecht zur Nut.

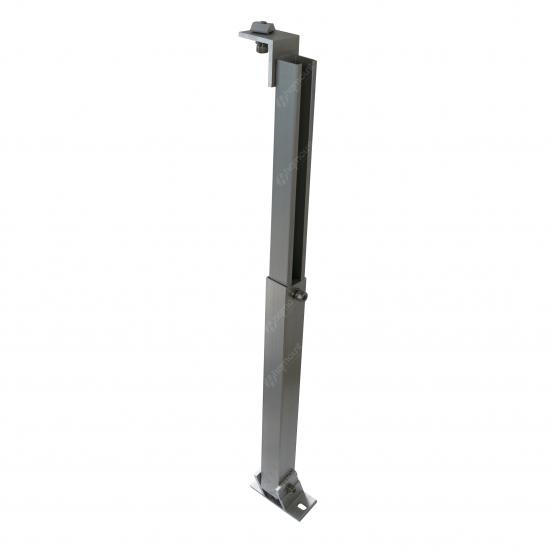

Die hintere Stütze ist vormontiert.

Befestigen Sie das Solarpanel mit Zwischenklemme und Endklemme an der Schiene.

1.Schieben Sie die Platte gegen die Verkleidung installiert, dann befestigen die Zwischenklemme.

2.Schieben Sie die Endklemme fest gegen die Verkleidung und befestigen Sie sie. es sollte ein Spielraum von d = 25mm –30mm sein.

Einzelheiten zur Installation der Zwischenklemme.

1. Führen Sie den Bolzen in die Nut der Schiene ein.

2.Schieben Sie die Schraube in die Position in der Nähe des Solarpanels. engagieren der Schraubenkopf mit Nut.

3.Befestigen Sie das Inter, stellen Sie sicher, dass das Markieren Sie am unteren Rand der Schraube ist parallel zum Rand zu Solar panel.

Details zur Endklemmeninstallation.

1. Setzen Sie den Bolzen in die Nut von Schiene.

2. Schieben Sie den Bolzen in die Position in der Nähe des Solarpanels. engagieren der Schraubenkopf mit Nut.
3. befestigen Sie die Endklammer, machen sicher die Markierung am unteren Rand von Der Bolzen verläuft parallel zur Kante zum Sonnenkollektor.
