trapezförmiges solardachsystem

Installationsort ： geneigtes Metalldach

Gebäude höhe ： bis zu 20m

maximale Windgeschwindigkeit ： 60 m / s

Schneelast ： bis zu 1,4 kn / m2

Standards ： jis c8955: 2011 und as / nzs 1170

Material ： sus304 & amp; al 6005-t5

Farbe ： natürlich

Korrosionsschutz ： eloxiert

Garantie ： 12 Jahre Garantie

duratiom ： mehr als 20 Jahre

Komponentenliste

Übersicht der Systemkomponenten

1. Zwischenklemme
2. Endklemme
3. Schiene
4. Stecker
5. Haken

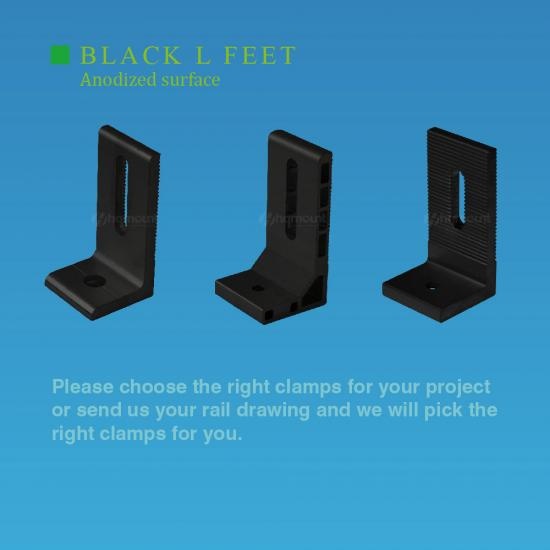

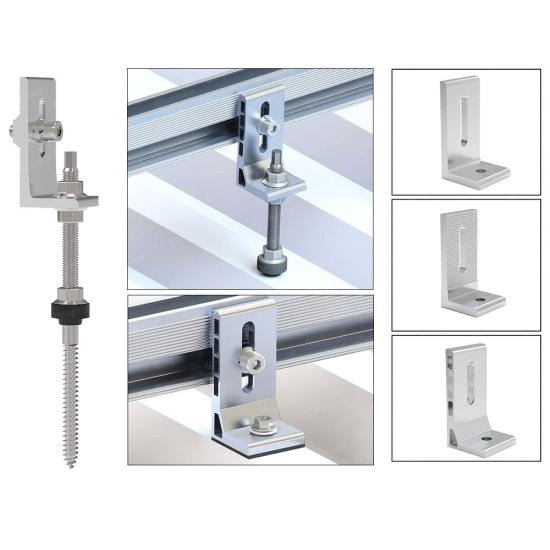

l Füße Installation

- Die Oberkante des Trapezdaches sollte mindestens 20 mm lang sein.
- Es wird empfohlen, das Solarmodul mit einem Viertel der Gesamtlänge des Moduls zwischen der Endkante zu befestigen
und Schiene.
- Der Abstand zwischen zwei Solarmodulen beträgt idealerweise 17 mm in Breitenrichtung.

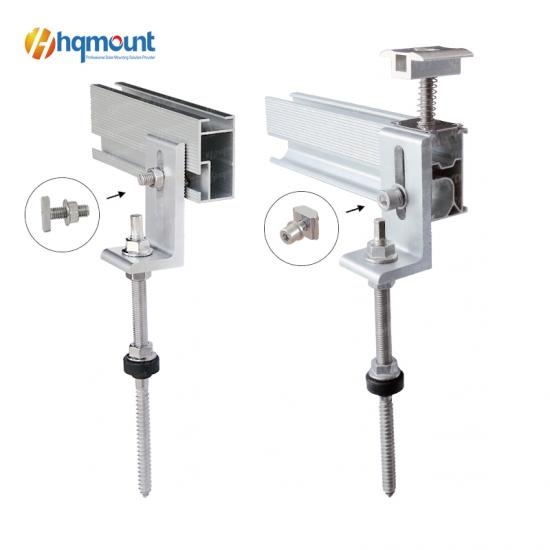

Befestigen Sie die Schiene an l Fuß

ein. Stecken Sie den Bolzen durch die Nut von l Füßen.

b. befestigen Sie die Schraube in der Nut der Schiene, Schraube drehen in die Nut einrasten.

c. befestigen Sie die Schraube, um die zu fixieren Schiene, achten Sie auf die Markierung bei Der Boden des Bolzens ist senkrecht zur Nut.

c onnect Schieben Sie den Stecker auf die beiden Schienen die Rückseite der vormontierten Schienen zur Hälfte zur Seite, dann mit vier Stück Blechschraube fest anziehen .
