Solar-Verankerungs-Bodenschraube – Die zuverlässige Grundlage für Solarkraftwerke

Solar-Bodenschraube – Das zuverlässige Fundament für Solarkraftwerke

Q235B / Q355 • HDG 80μm • Durchmesser 48–114mm • Längen 1,6–3,5m • Anpassung verfügbar

Hauptmerkmale Merkmale

• Fundament für Solar anlagen

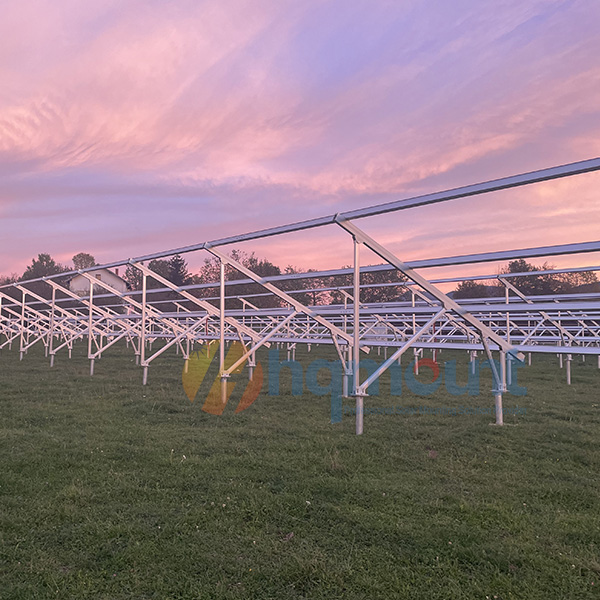

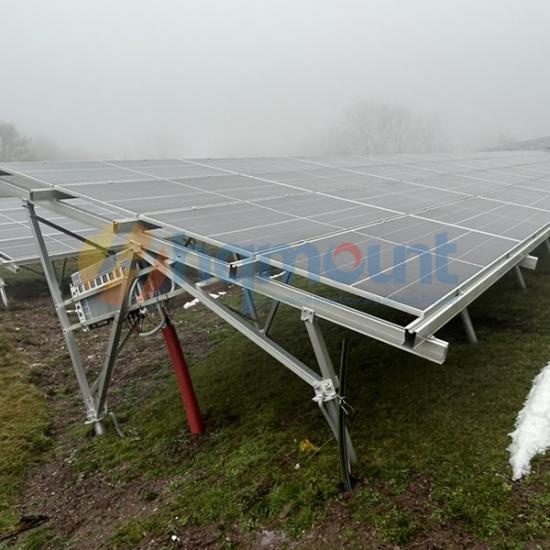

Die primäre Grundlage für Photovoltaik-Bodenmontagesysteme – schnell, zuverlässig und kosteneffizient.

• Einfache Installation

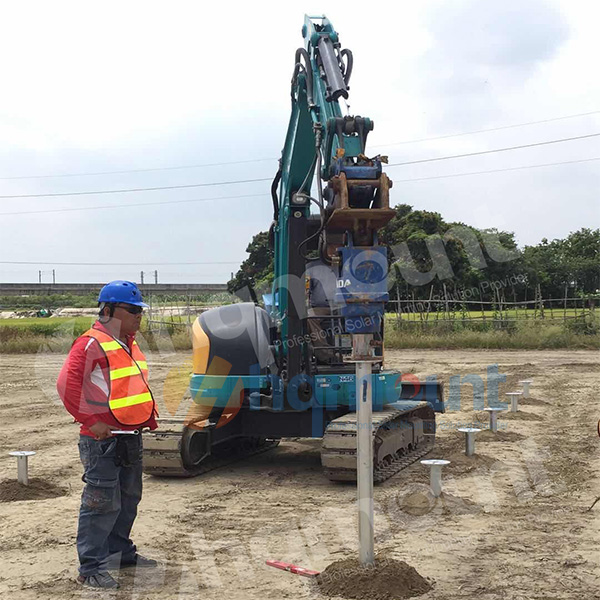

Wird mit einer Bohrmaschine in den Boden eingetrieben. In hartem felsigem Boden vorbohren und Beton eingießen für eine sichere Befestigung.

• Mehrere Längen

Fester Standard 1,6m kleines Blatt; kundenspezifische Längen 2m, 2,5m, 3m, 3,5m basierend auf Boden-N-Wert und Windanforderungen.

• Mehrere Durchmesser

Standard 76mm; auch verfügbar 48mm, 60mm, 89mm, 114mm.

• Material Optionen

Q235B Standard, Q355auf Anfrage.

• OberflächeSchutzung

Feuerverzinkung verzinkt (HDG) Standard 80 μm, 100 μm auf Anfrage – 25+ Jahre Lebensdauer.

• Anpassung

Flanschgröße (180 mm, 200 mm, 220 mm), Kopfform, Blatt typ, Länge – alles an Ihr Projekt anpassbar.

• Typen Verfügbar

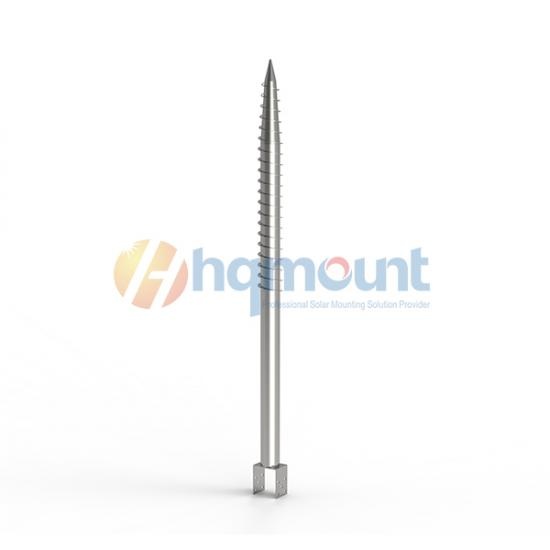

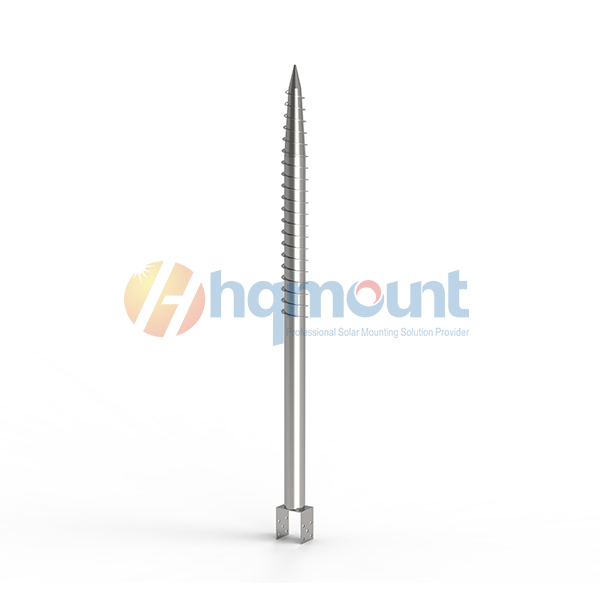

Mit Platte oder ohne; kleines Blatt oder großes Blatt (für weiche Böden wie Sand, Strand, Deponie); an unebenes Gelände anpassbar; U-förmiger Kopf nach Wunsch.

Typen nach Flansch

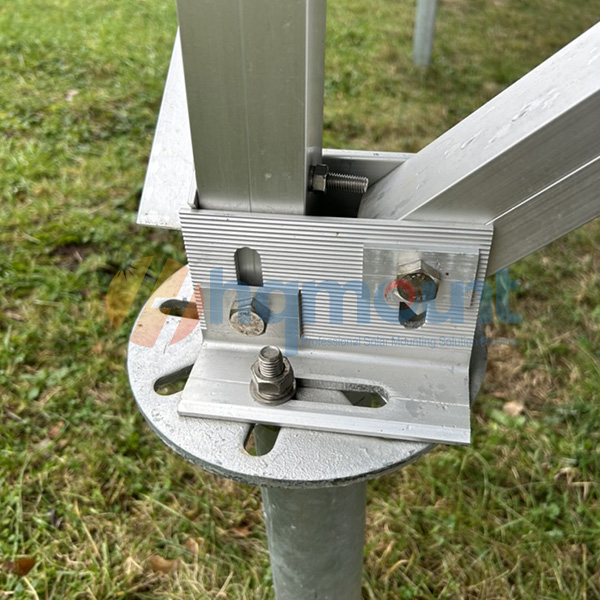

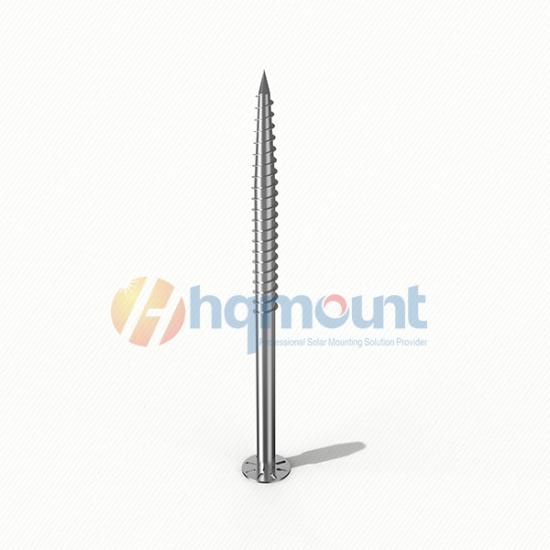

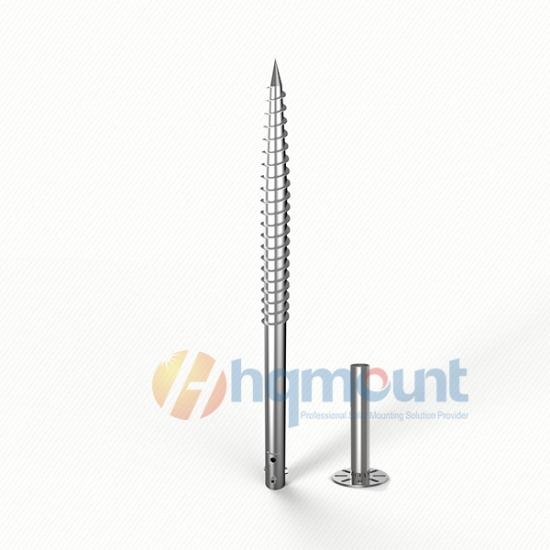

Flansch oben (mit Platte): Am häufigsten, weit verbreitet – mit vorgebohrtem Flansch für verschraubte Verbindungen

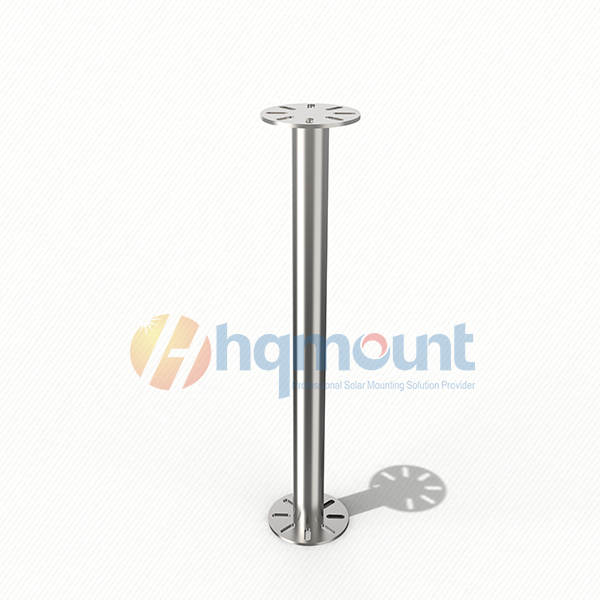

Rohr oben (ohne Platte): Symmetrisch verschweißt mit 3 oder 6 M12-Schrauben (M16 auf Anfrage) an der Oberseite

Standard-Flansch Größen (76 mm Durchmesser)-180 mm – 8 mm Stärke/200 mm – 8 mm Stärke (am häufigsten, 8 radial angeordnete Langlöcher – Standardoption)/220 mm – 10 mm Stärke

Typen nach Blatt / Spirale

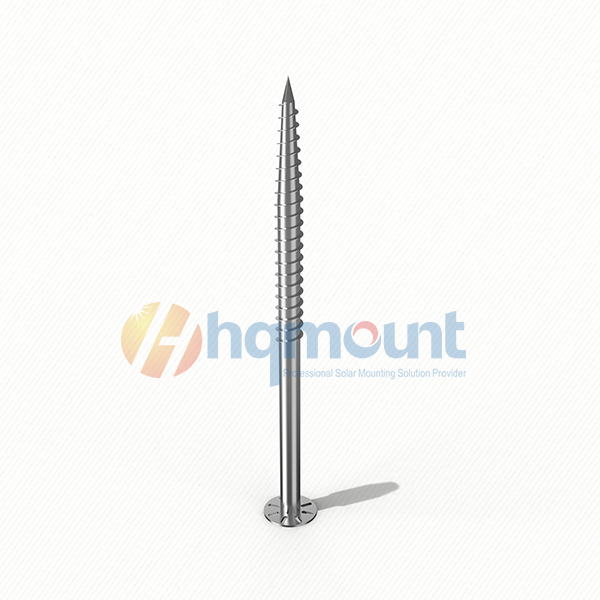

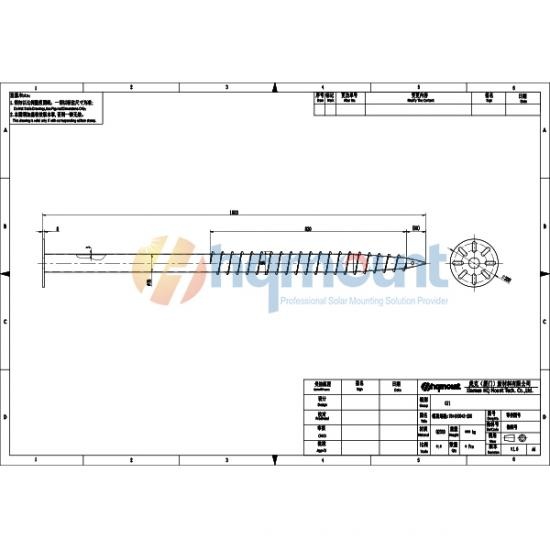

Kleines Blatt: 10 mm Breite, 2 mm Stärke – Marktstandard, am häufigsten verwendet

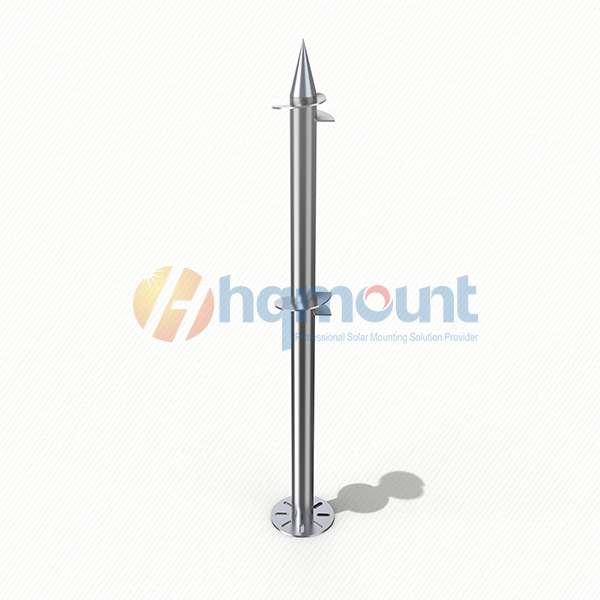

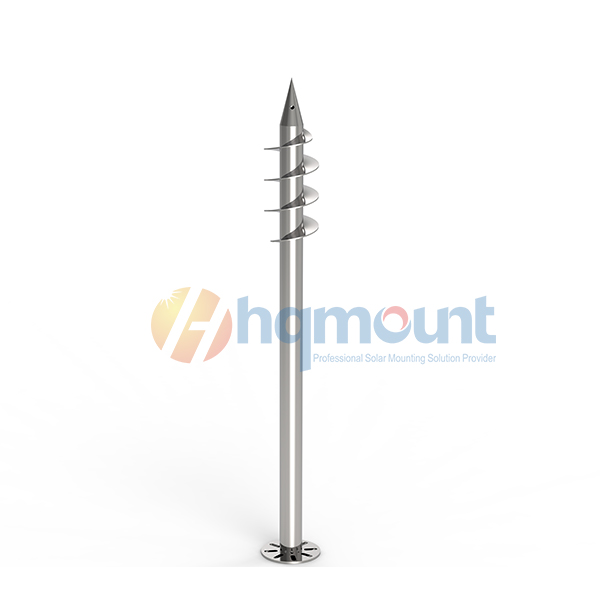

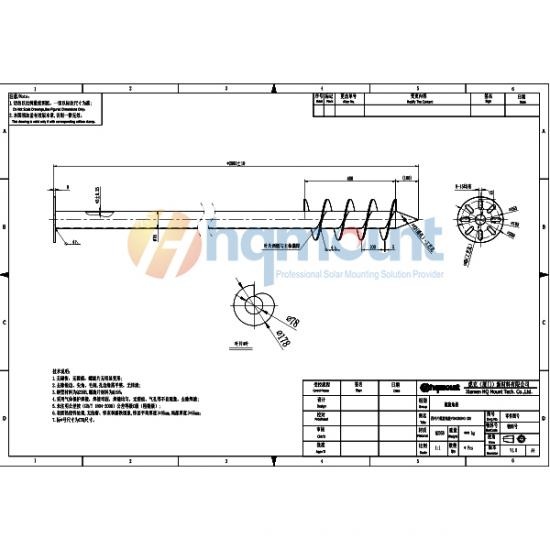

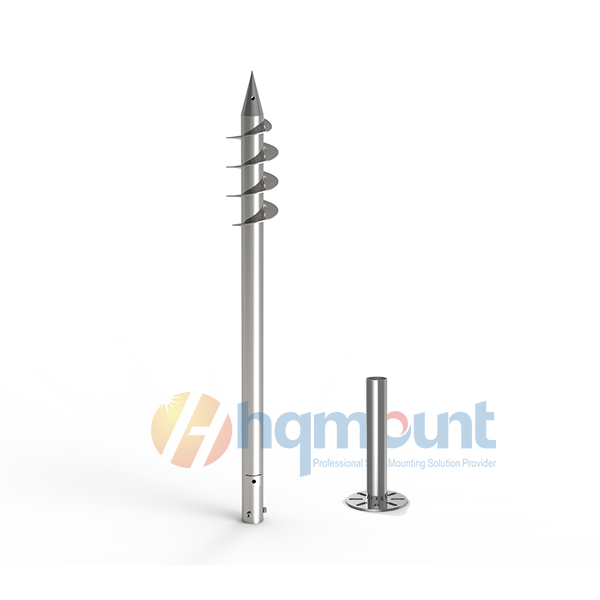

Großes Blatt: Außendurchmesser 176 mm, 200 mm, 250 mm – für weiche Böden wie Sand, Strand, Deponie, landwirtschaftliche Flächen

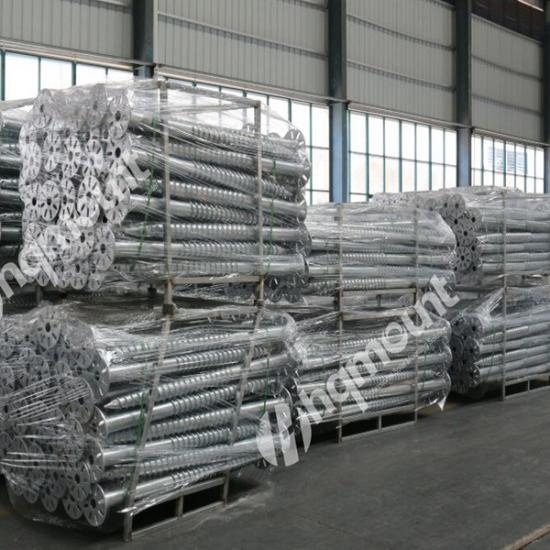

• Direkter Hersteller

Fabrik-Direktpreise, vollQualitätskontrolle und schnelle Lieferung.

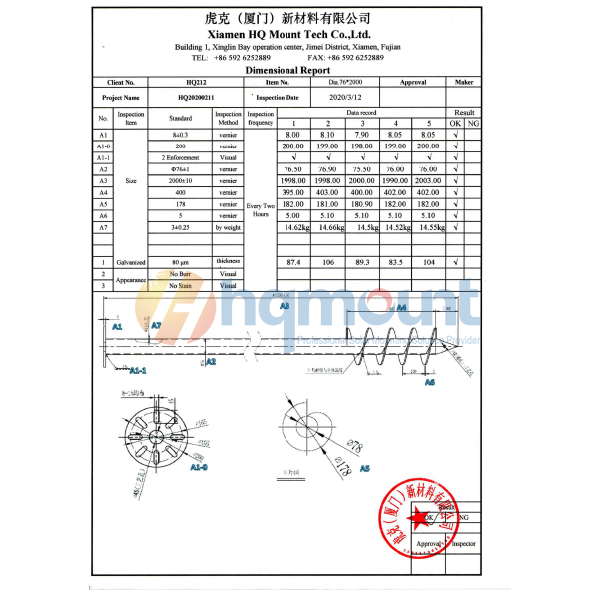

• Qualitätssicherung – Direkt von der Zentrale Montage

RohMaterialprüfung:Zertifiziertes Q235B / Q355 mit Werksprüfberichten

Schweißqualität: Helixblätter präzise verschweißt für eine gleichbleibende Leistung

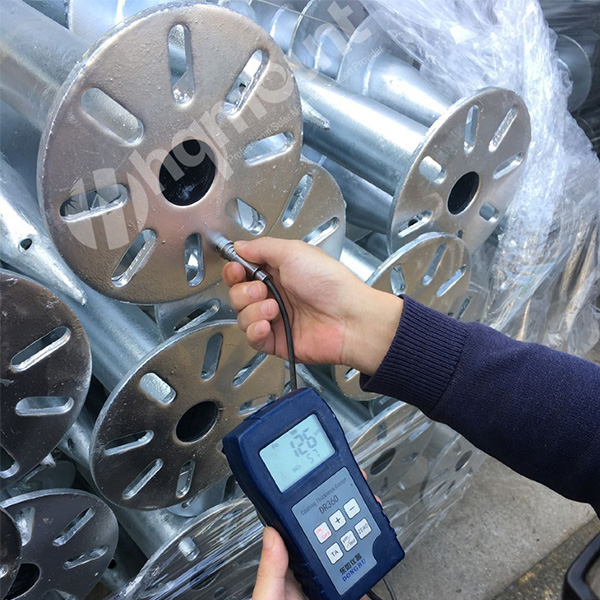

HDG-Beschichtungsprüfung:Dickenprüfung (80 μm Durchschnitt, Mindestpunkte mit 3-Punkt-Durchschnitt geprüft)

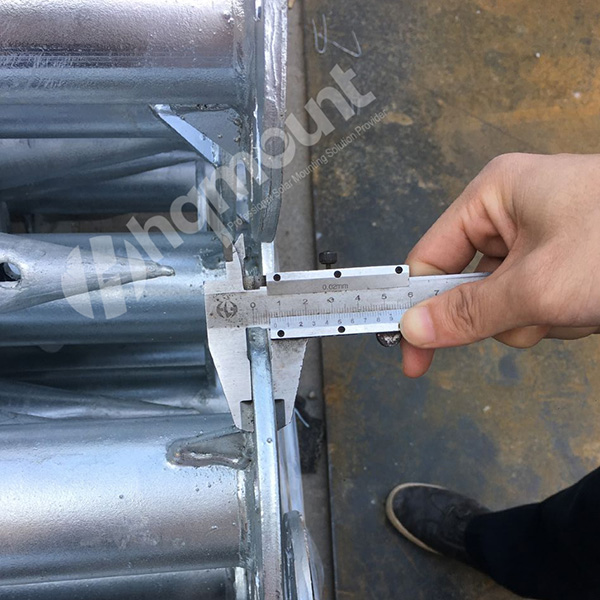

Maßprüfung:Durchmesser, Länge, Flanschgröße, Helixdurchmesser alle geprüft

• Boden Eignung

Geeignete Böden: Tonboden, sandiger Boden

• Nicht geeignet:

Permafrost / gefrorener Boden: Kann während Frostperioden nicht verwendet werden – saisonaler Bau erforderlich

Sehr Boden mit niedrigem N-Wert: N=1-Böden können weiterhin Erdbohrschrauben verwenden, aber die erforderliche Menge steigt dramatisch, wodurch die Kosten unerschwinglich werden

Große Fels- / Geröllbereiche: Nicht empfohlen. Für Bereiche mit kleinen Steinen können Legierungsbohrer an den Schraubenkopf geschweißt werden

• Ausziehkapazität

Die Ausziehkapazität wird auf zwei Ebenen bewertet:

1. Schraube selbst: Die Zugfestigkeit der Schraube – Konstruktionswerte auf Anfrage verfügbar

2. Schraube + Bodeninteraktion:

Kleine Projekte: Basierend auf Erfahrungswerten

Mittlere Projekte: Berechnet auf Basis der vom Kunden bereitgestellten N-Werte

Große Projekte: Berechnete Auswahl + Vor-Ort-Ausziehprüfung erforderlich

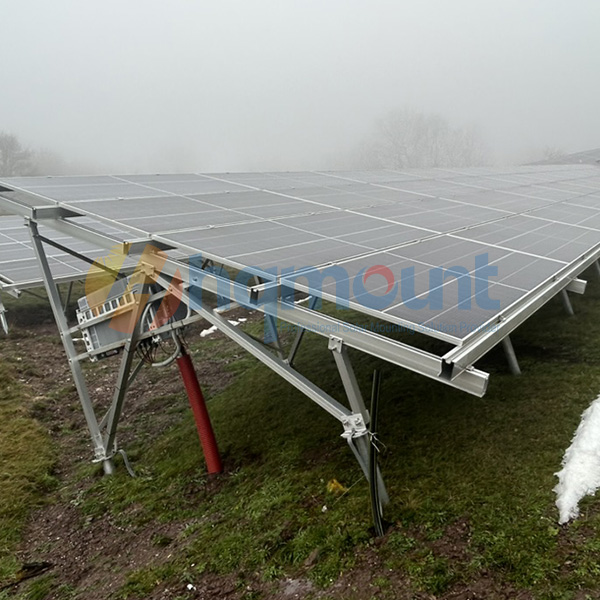

Benötigen Sie eine vollständige SolarstromanlageHalterung mit Details zu den Bodenschrauben
